装岩机介绍：

装岩机用在地面采岩或巷道掘进中，配合矿车或箕斗进行装载岩石。

装岩机优点：

装岩机具有装岩效率高，结构简单，应用范围广等特点。不但可以在平巷、而且可以在30o以下坡度的下山或上山巷道装岩，在不超过90o拐弯的巷道都能良好地进行作业。使用此种装载机械，还能进行掘进工序之间的平行作业，提高掘进效率，是实现巷道掘进机械化的主要机械设备。

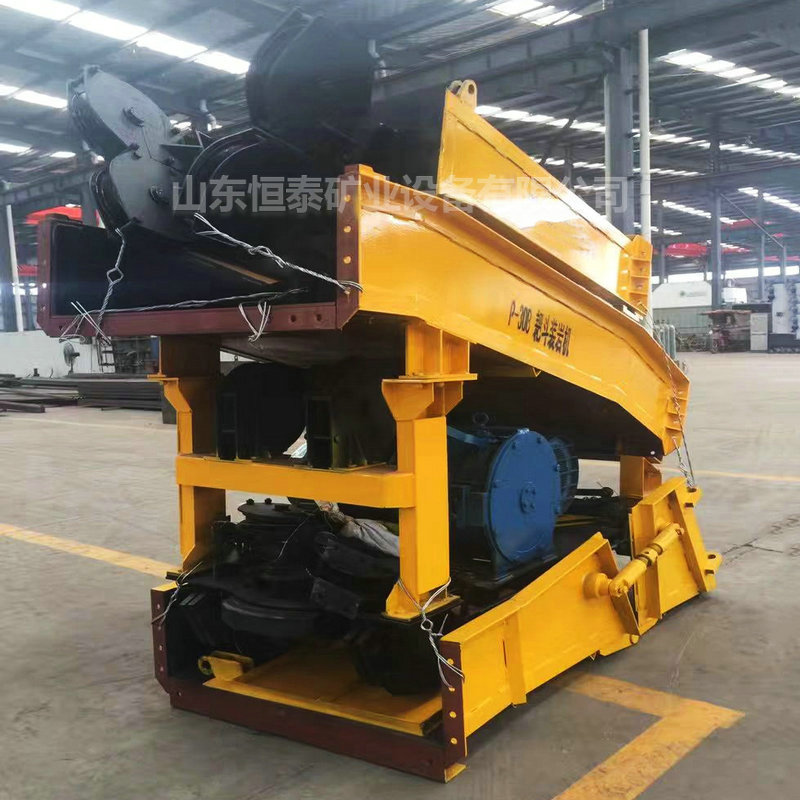

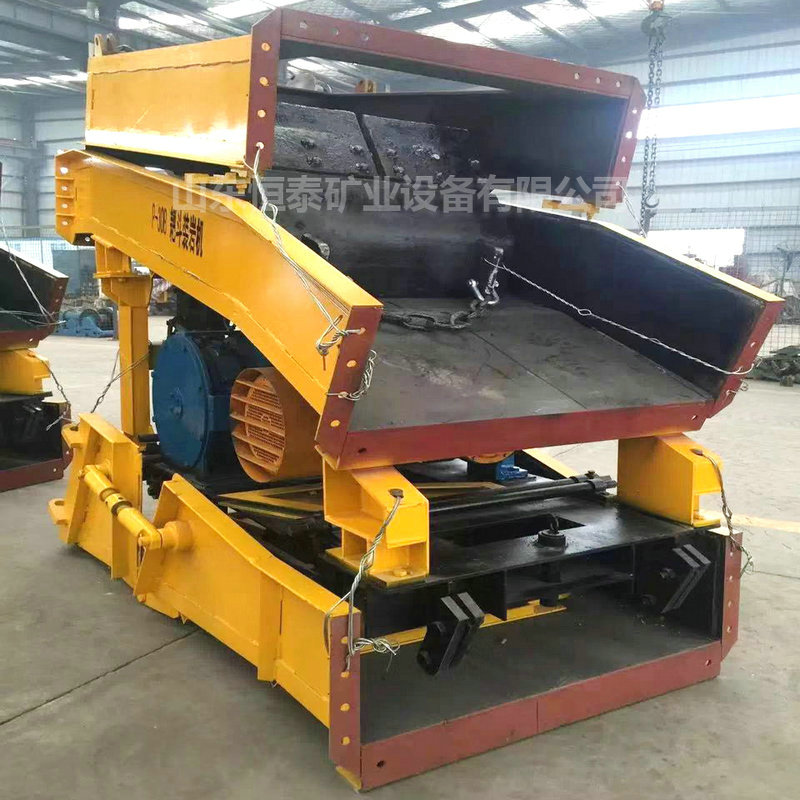

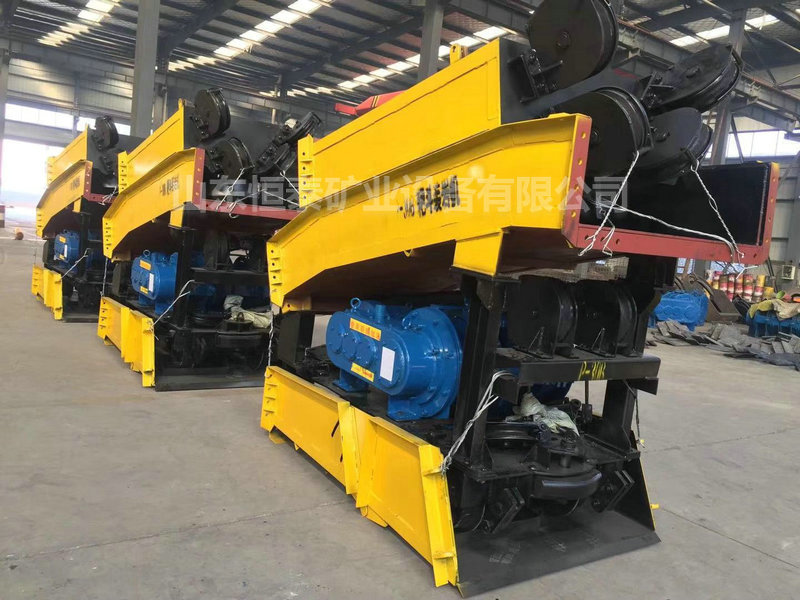

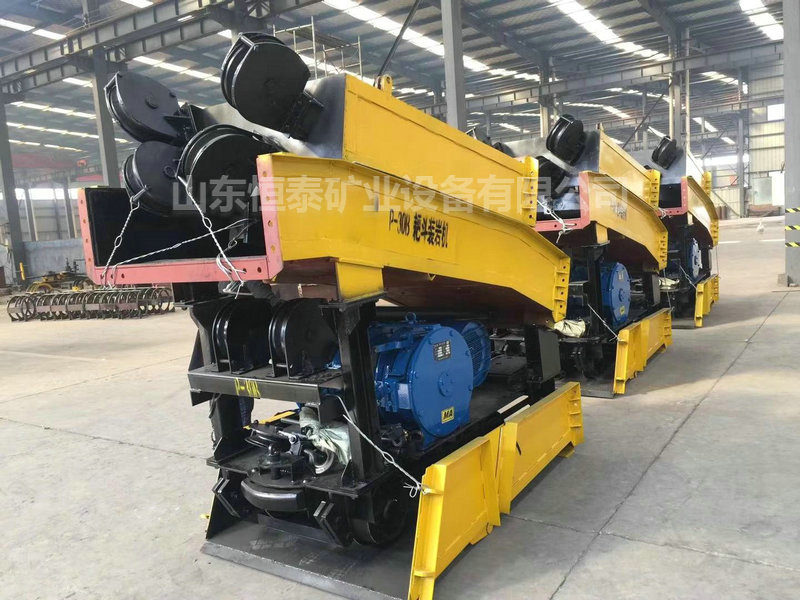

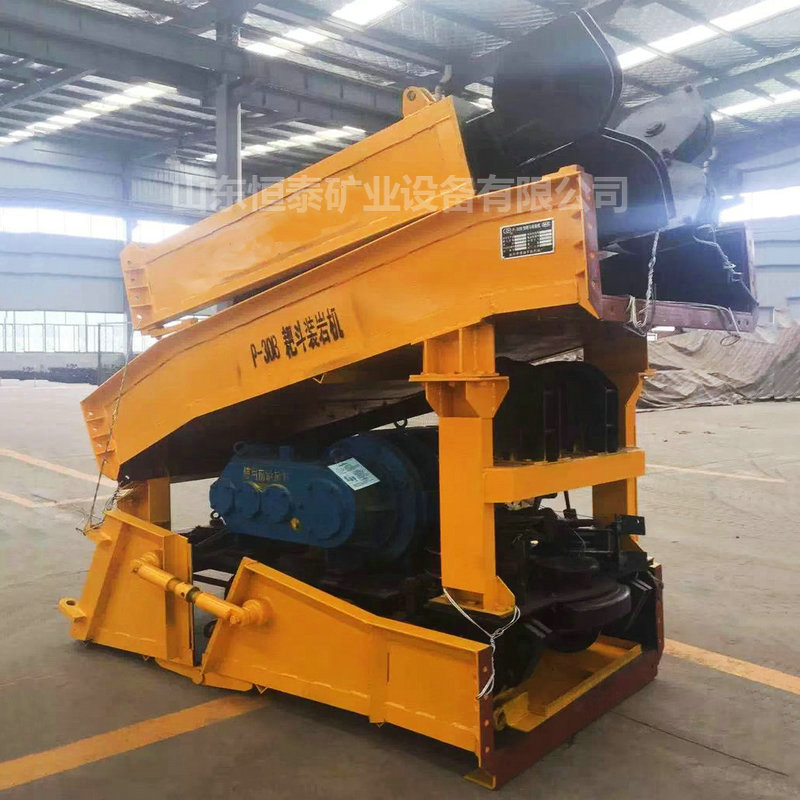

P-30B耙斗装岩机技术参数：

型号：P-30B耙斗装岩机；

P——耙斗装岩机；

30——耙斗容积为0.30m3；

B——隔爆型。

绞车型号：P-30B

电机型号：YBB17-4

电动机功率KW：17

主绳牵引力KN：12.3-18.5

钢绳直径mm：12.5-15.5

主绳牵引速度mm：0.85-1.9

容绳量m：85-75

转速m/s：1450

电压v：380/660

净断面积：M2>6

净高M >2.2

绞车类型： 三行星齿轮双滚筒绞车

外形尺寸mm：6110*1305*2000

总重量kg：4750

耙斗容积M3：0.30

技术生产率：35-50

铁轨轨距mm：600/900

P-30B耙斗装岩机结构及工作原理：

在P-30B耙斗装岩机的台车上，安装有绞车的两个滚筒，它们在电动机的驱动下，分别牵引着主绳和尾绳，通过主绳和尾绳操纵着耙斗作往复运动，由簸箕口挡板导向，将岩石扒进进料槽内，经过中间槽，在卸载槽尾部的卸料口把矿石卸入下面的矿车之中，如此反复，将矿车装满，从而实现装岩。

由于生产批次不同，详情请咨询我们的业务人员进行核实图片及参数
