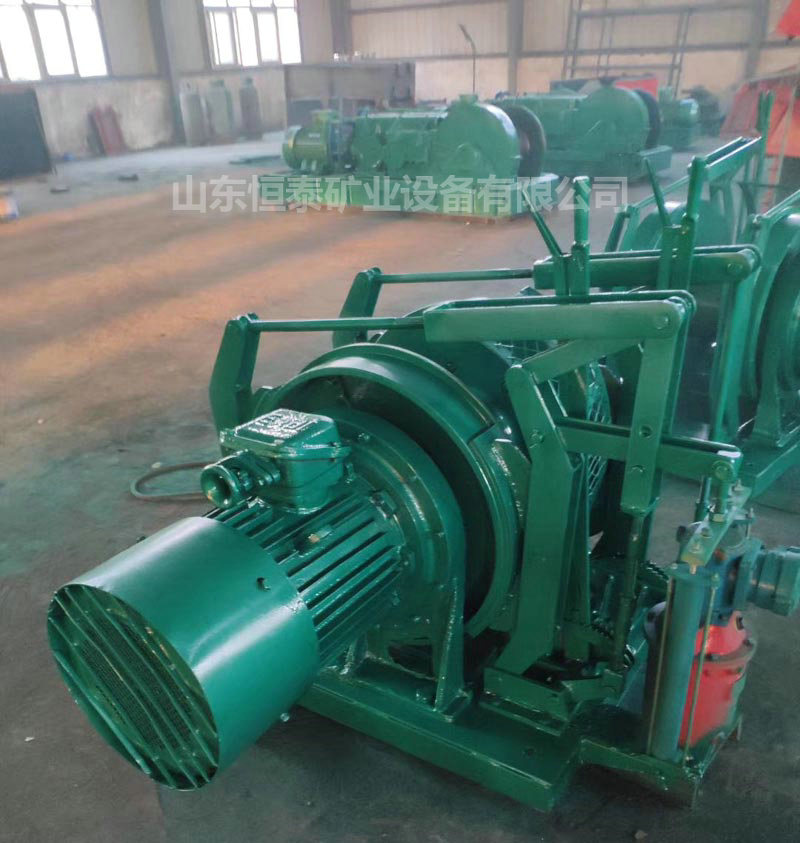

JD-1调度绞车 11.4KW调度绞车

一、JD-1调度绞车用途：

调度绞车生产厂家--JD-1型调度绞车供矿井下回采工作面和掘进工作面装载站、调度编组矿车及在中间巷道中拖运矿车与其它辅助搬运工作之用。绞车的电机及电气控制设备具有防爆性能，可用于有煤尘及有瓦斯爆炸危险的矿井。

二、JD-1调度绞车型号意义

型号：JD-1；原型号JD-11.4KW

J——卷扬机型；

D——调度绞车；

1——外层钢丝绳静张力10KN。

24小时销售电话：15020723770

三、JD-1调度绞车技术参数

外层钢丝绳静张力：10KN；

外层钢丝绳速度：≥1.00 m/s；

容绳量：450m；

纲丝绳直径：12mm；

卷筒直径：220mm；

卷筒宽度：307mm；

电动机型号：YBJ-11.4；

电动机功率：11.4KW；

电动机转速：1470r／min；

总速比：41；

绞车重量：578Kg；

包括电动机；

外形尺寸：1073×766×727 mm；

隔爆型磁力启动器：QBZ-80/1140/660；

隔爆型控制按钮：LA81-3。

绞车在结构上采用两级行星齿轮转动，分别布置在主轴的两端，主轴贯穿滚筒，左端支承在左支架上，右端支承在右支架上。电动机采用法兰盘式固定在左支架上。绞车电动齿轮带动左端小齿轮架上的一对小行星齿轮旋转，由于小内齿轮是固定不动的，所以小行星齿轮除作自传外，还要围绕电机齿轮公转，即带动了小齿轮架旋转，从而使主轴旋转，固定在主轴右端的中心齿轮也旋转，于是带动了大齿轮架上的一对大行星齿轮转动。

由于产品生产批次、具体型号不同，详情请联系我们的销售人员进行具体核实
