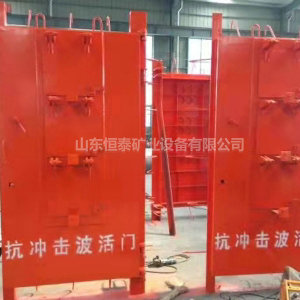

抗冲击波门

一、抗冲击波门用途

抗冲击波门由抗冲击波活门和抗冲击波密闭门组成,用于井下材料库和材料发放硐室,起隔离作用阻止冲击波及产生的火焰、有毒气体向外部巷道扩散,由总回风道排出。抗冲击波活门起抗冲击波、调节库房所需风量和隔离作用。

二、抗冲击波门主要构造

抗冲击波密闭门由门框、门扇、饺页、闭锁装置等部件组成。

1 门框为不等边角钢组焊框架构件

2 门扇为弧形壳板、井字筋板、槽钢圈梁组焊而成

3 下饺页采用单向推力球轴承支撑

4 闭锁装置为闭锁轴、手柄转动式

5 密封方式采用“9”字形截面橡胶条密封

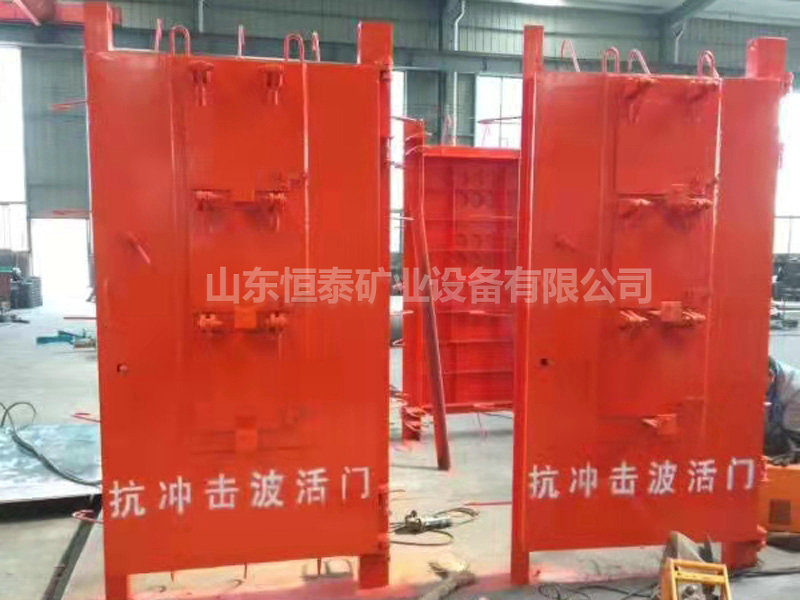

抗冲击波活门由门框、门扇、闭锁装置、铰页等部件组成。

1、门框为不等边角钢组焊框架构件。

2、门扇上部装有三组通风活门装置,即在活门底板开有三组共18个直径122mm的通风孔,活门板外部装有自动张开12o角的活门悬板。每组活门通风量为20003 /h,总通风量为60003 /h,风速按8m/s进行设计的,使用时可根据井下爆破材料库需要风量和总回风道负压值,确定通风活门组数,并可调节每组活门悬板的张启角度进行微调,以满足通风量。当库内一旦发生爆炸,冲击波经过衰减后,余压只要大于20KPa时,活门悬板受压在3~8s内自动关闭,与外界隔离,阻止爆炸抗冲击波及爆炸产生的火焰、有毒气体向外部巷道扩散,由总回风道排出。

3、闭锁装置设置2组,一组为通常关闭用的闭锁轴、手柄转动式;另一组为紧急闭锁装置,其功能是当冲击力大于294N时,瞬间,门与门框紧闭,压缩密封圈,锁头进入锁心,拨动双片弹簧,制动闭锁,防止门反弹;拨动外钥匙手柄即可解除闭锁。

4、下铰页采用单向推力球轴承支撑,中间采用弹簧折页,确保门自动关闭。

5、密封方式采用“9”字形截面橡胶条密封。

三、抗冲击波密闭门(FM1.5-2.5M系列)规格

名称 型号 规格

(门框净空宽x高) 承压

抗冲击波密闭门 T86-FM2500/1118 1800X1100mm 2.5MPa

抗冲击波密闭门 T86-FM1500/1118 1800X1100mm 1.5MPa

抗冲击波活门 T86-FH1500/918 1500X918mm 1.5MPa

抗冲击波活门 T86- FH2500/918 1500X918mm 2.5MPa
